Назначение

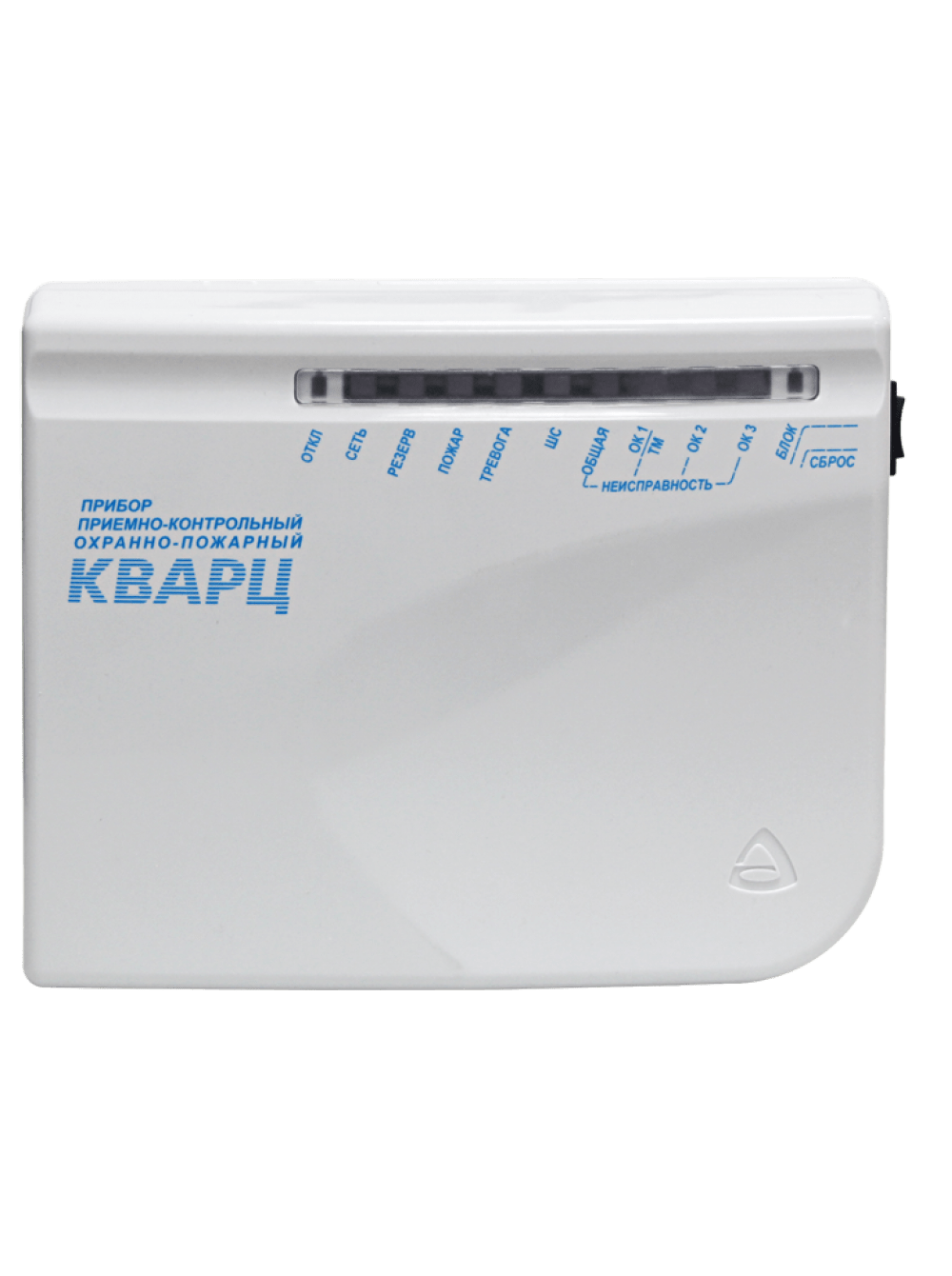

Одношлейфный приемно-контрольный прибор «Кварц» используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации.
Прибор выдает тревожный сигнал на пульт централизованного наблюдения разрывом линий реле ПЦН.
Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory.
Режим работы выбирается установкой перемычек на плате.
Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
Особенности
- Один шлейф охранной или пожарной сигнализации (ШС).
- Прибор имеет 4 встроенные тактики применения:
- пожарная охрана
- централизованная охрана 1
- централизованная охрана 2
- централизованная охрана 3
- Тактика выбирается перемычками J1, J2, J3 на плате прибора.
- В тактике «пожарная охрана» прибор «запоминает» неисправности.
- Индикация на панели прибора: состояние питания, состояние ШС (поставлен/снят, пожар, тревога), неисправность (общая, ШС, соединительных линий выходов ОК1, ОК2, ОК3 и порта Тouch Мemory), состояние блокировки.
- Кнопка «Сброс» для сброса неисправностей прибора.
- Кнопка «Блок» для парольной блокировки кнопки «Сброс».
- Встроенный звуковой индикатор с возможностью отключения.
- Тип выходов для подключения световых и звуковых оповещателей — «открытый коллектор».
- Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
- Прибор работает в дежурном режиме от АБ при отсутствии внешних потребителей не менее 24 ч.
- Постановка/снятие ШС ключами Touch Memory и через универсальный считыватель «Портал». «Портал» работает с ключами ТМ, проксимити-картами, брелоками и цифровыми кодами.
- Прибор передает извещения «Тревога», «Пожар 1», «Пожар 2» и «Неисправность» на пульт централизованного наблюдения по трем каналам (ПЦН1, ПЦН2, ПЦН3) размыканием или замыканием контактов реле (зависит от тактики).
- Сигнал тревоги на выходе прибора фиксируется и снимается только переводом прибора из режима охраны в режим «снят с охраны» или перепостановкой.
- Пожарный шлейф при использовании функции «Круглосуточность» после постановки на охрану ключами ТМ с охраны не снимается (осуществляется перепостановка).
- Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания. Отключаемый — для питания охранных извещателей и выносных оповещателей.
- Возможность использовать оповещатели с напряжением питания 220 В.
- Прибор обеспечивает совместную работу с токопотребляющими извещателями с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
- Прибор обеспечивает автономную охрану при питании от сети переменного тока или акку¬мулятора с выдачей сигна¬лов тревоги на внешние звуковой (сирена) и све-товой (лампа) оповещатели.
- Контроль линий оповещения, линии ТМ на обрыв и короткое замыкание.
- При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме напряжением 13,8 ± 0,2 В.
- Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи при пропадании напряжения сети. Извещение «Тревога» при этом не выдается.
- При полном отключении питания (220 В + АБ) прибор запоминает состояние ШС.
